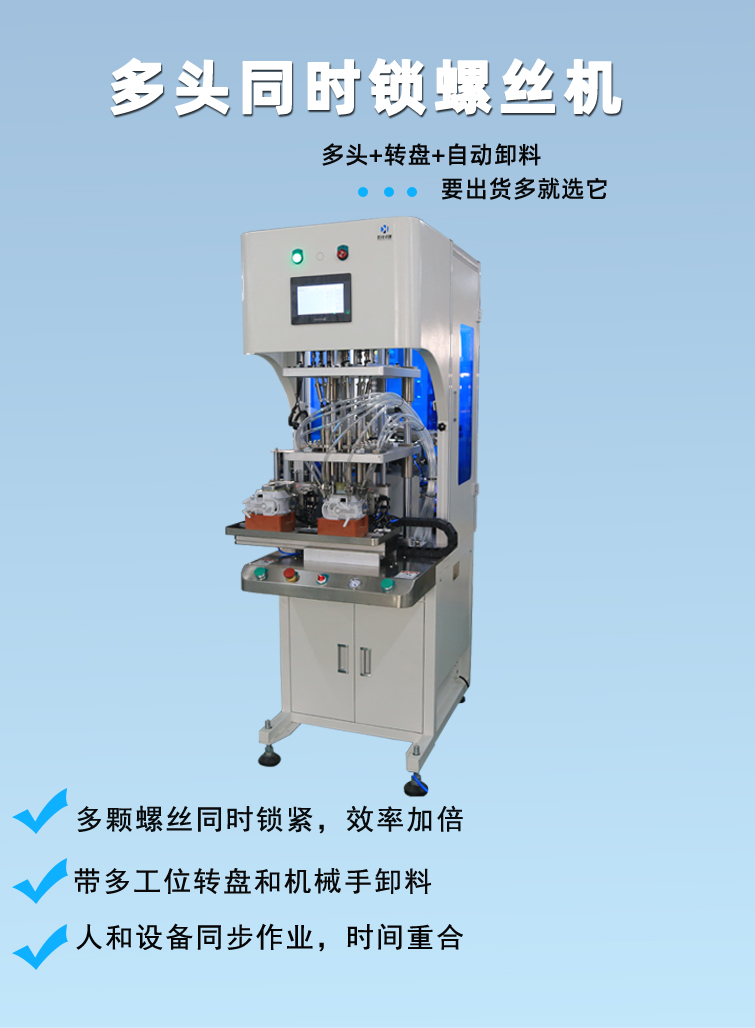

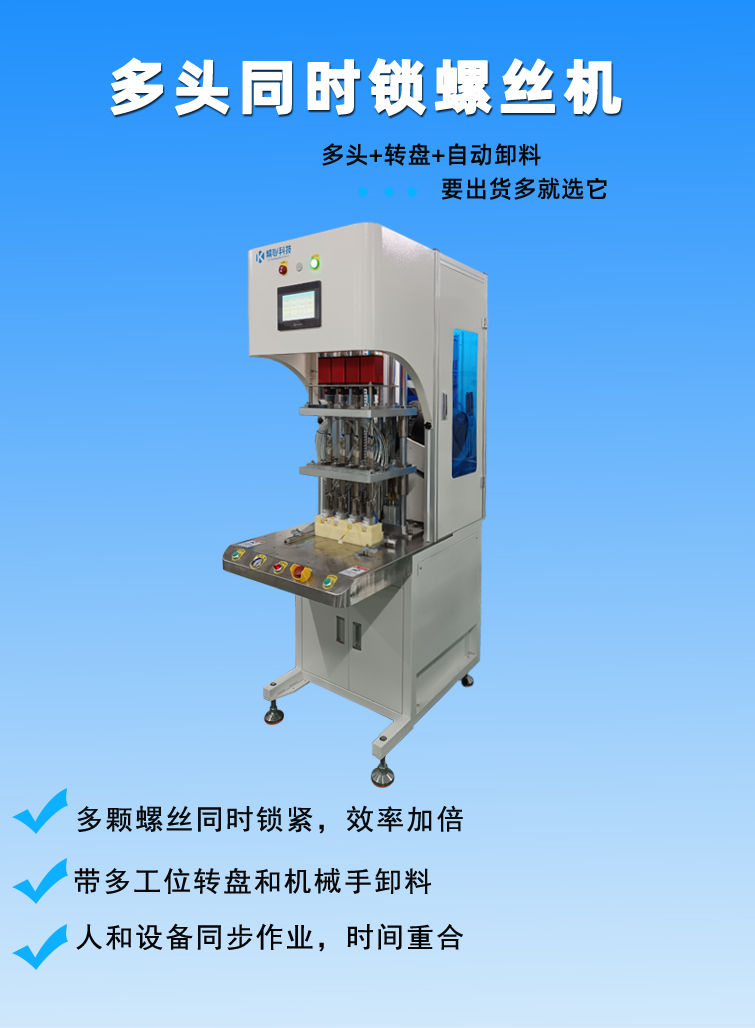

多軸自動鎖螺絲機
1、一機多軸同時鎖付,定位精準,高效率2、通用性強,適用范圍廣,更換產品容易3、自動識別不良螺釘及鎖附,提升產品質量
- 產品類型: 常規產品
- 鎖付系列:
- 產品型號: K510
- 適用螺絲: M0.8-M6
- 上一篇:轉盤式自動鎖螺絲機
- 下一篇:沒有了!
多軸自動鎖螺絲機視頻 多軸自動鎖螺絲機案例

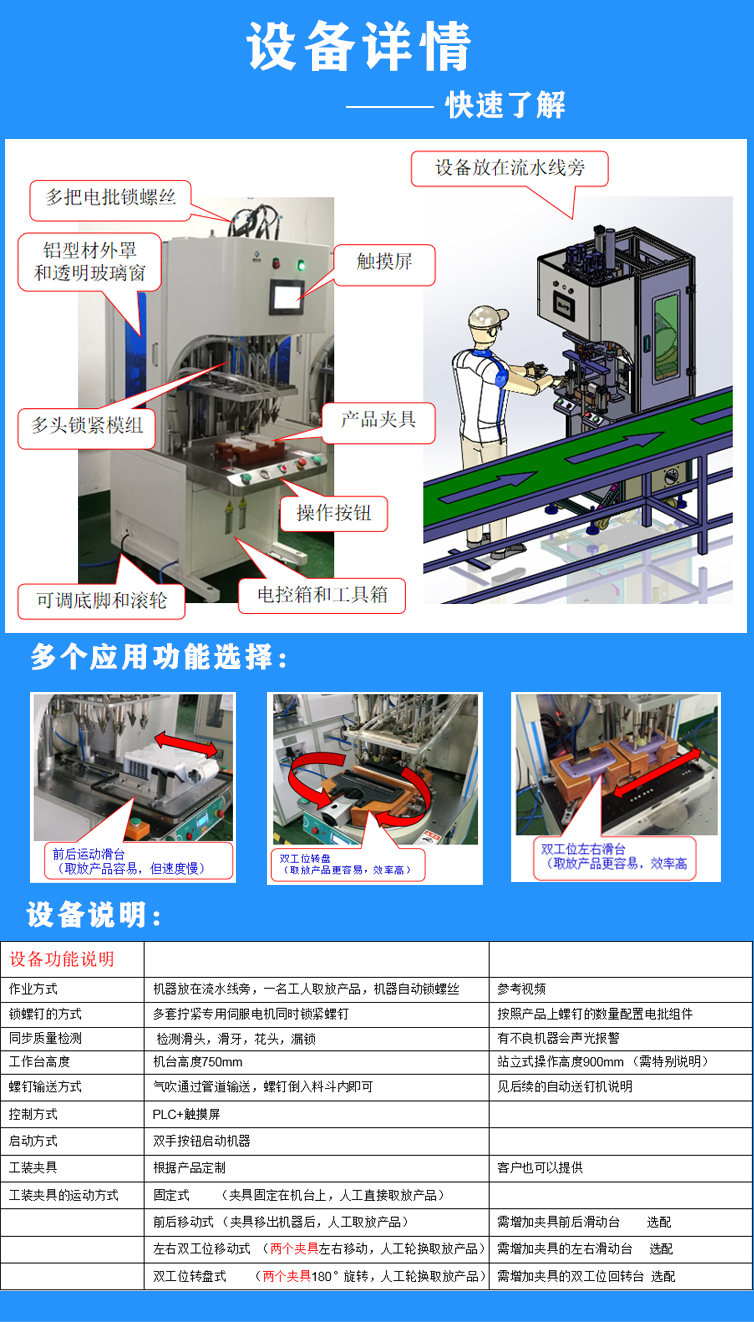

多軸自動鎖螺絲機——功能特點:
電批數量:可制定2-24把電批,視產品需求
節省人工:可代替多名工人,性價比高,一年內可收回成本

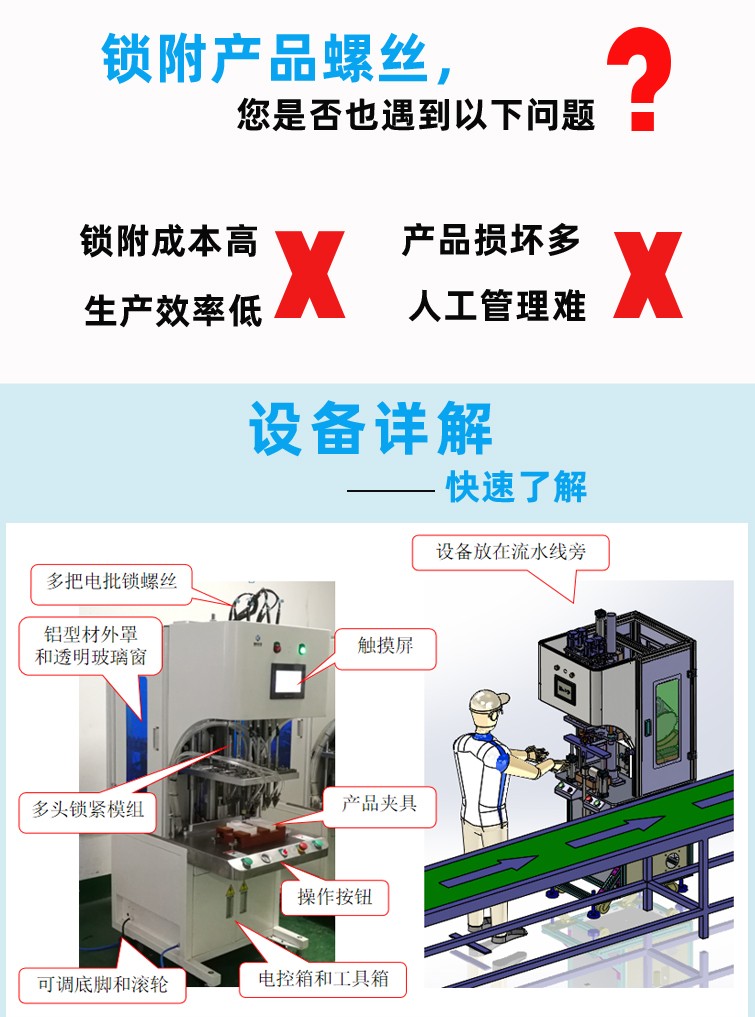

操作簡單:機械放在流水線旁,人工取放產品即可
品質可控:機器自動鎖螺釘并判斷是否OK,杜絕人工失誤

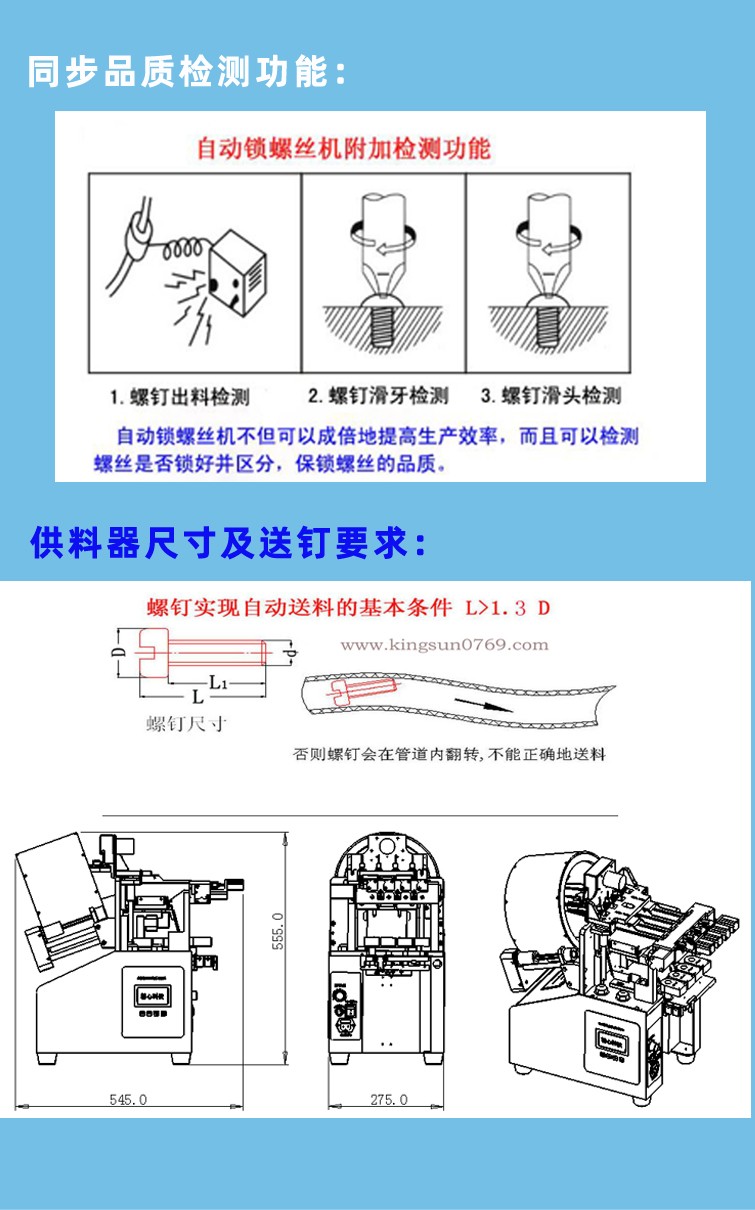

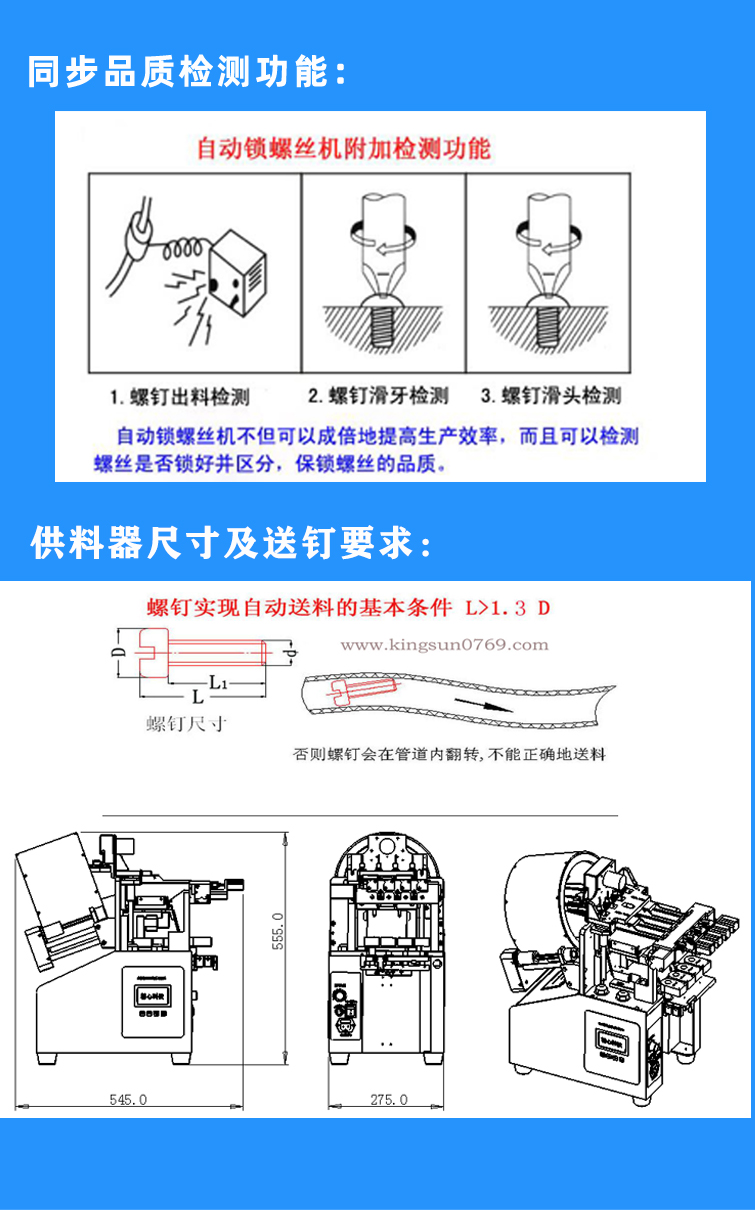

三重檢測:出料檢測,滑牙檢測,滑頭檢測

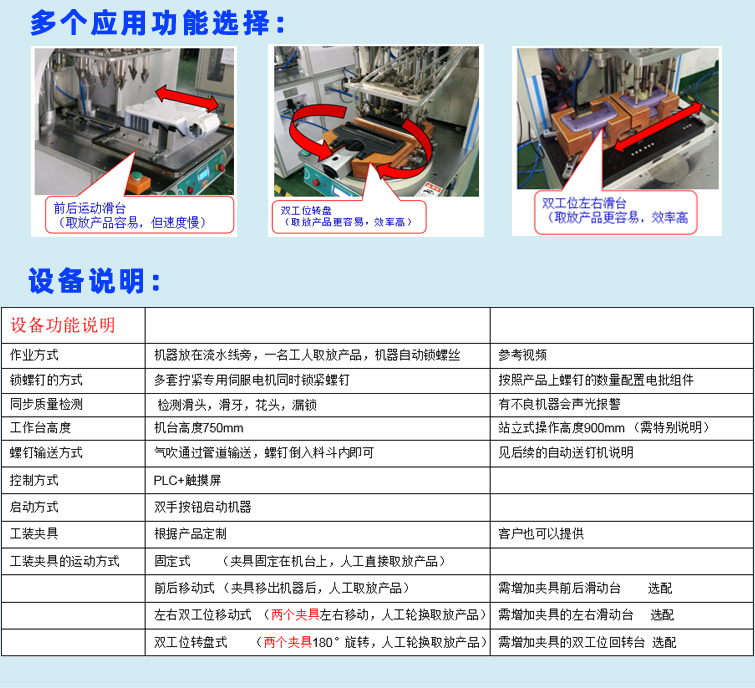

一機多用:可調整X-Y-Z位置,快速切換不同產品
智能警報:鎖付過程不良品自動警報并停止作業
通用性好:屏幕上簡單設定即可控制任意電批的工作狀態
自動送釘:人工只需把螺釘?shù)谷肓隙罚歪敊C構會自動供釘

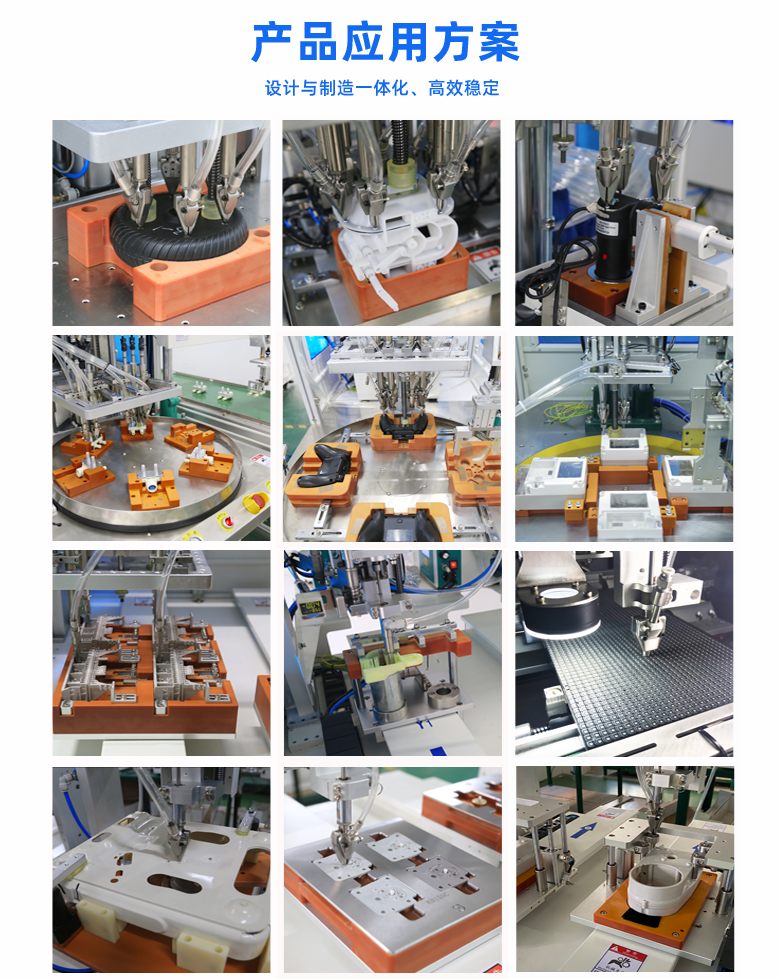

適用范圍:五金家電、電子通訊、塑膠模具等打螺絲產品

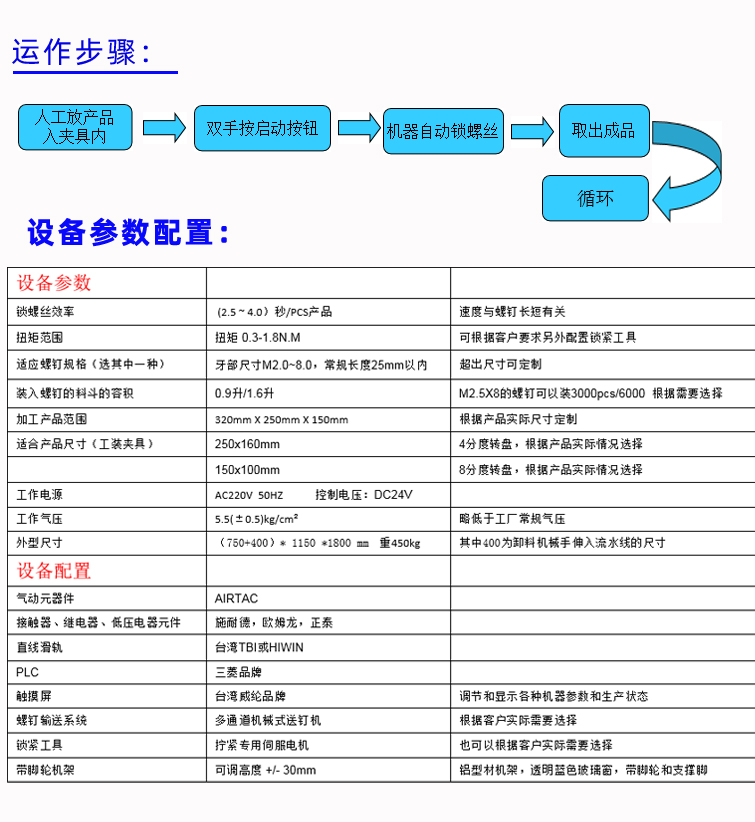

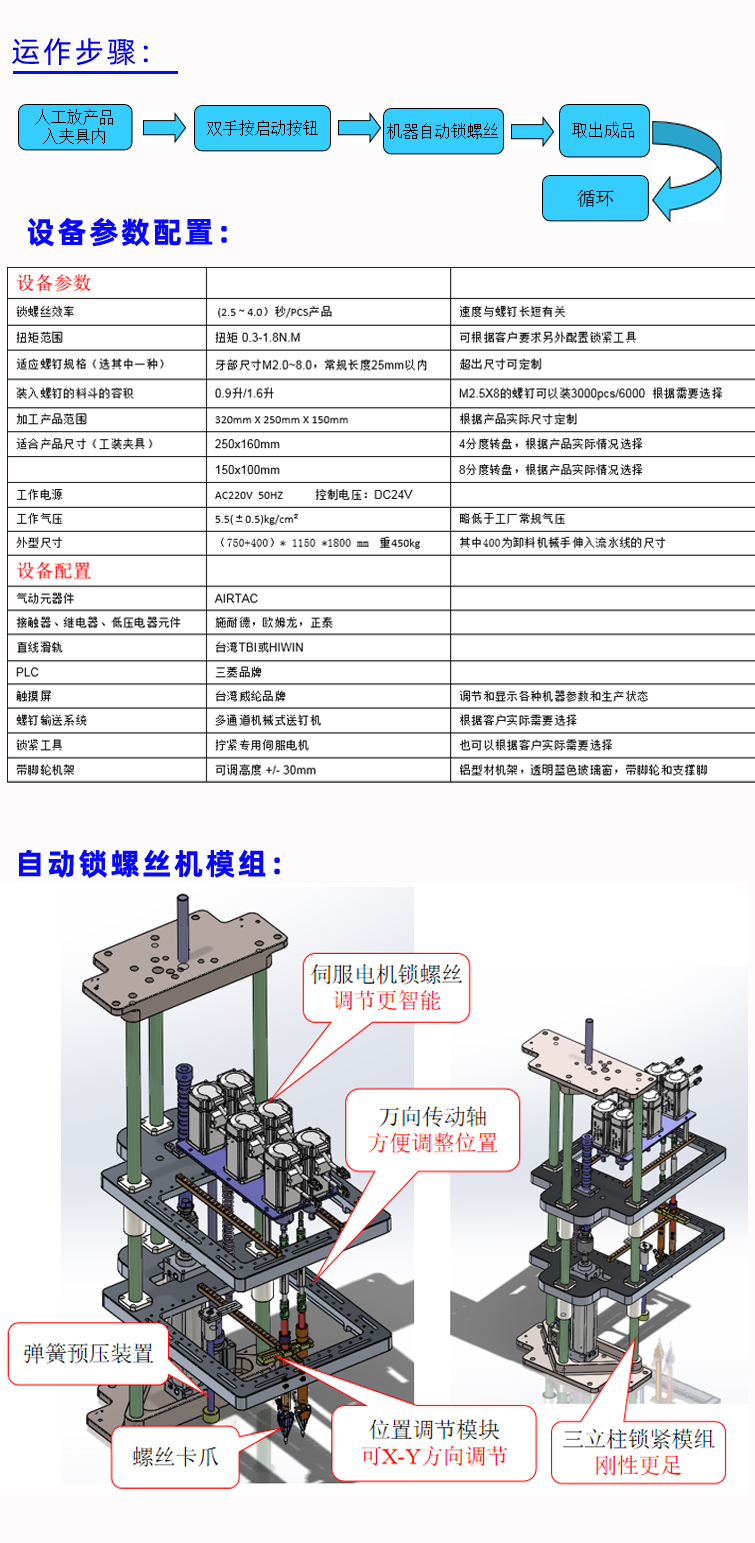

多軸自動鎖螺絲機——規格參數:
參數 | 說明 | |
機器構造 | 加大版(8-16 把電批) | 900x1300x1700 (mm),重380KG |
標準版(4-8 把電批) | 700x1200x1700 (mm),重320KG | |
精巧版(4-8 把電批) | 600x1000x1700 (mm),重2400KG | |
桌面版(4 把電批以下) | 450x1000x1100 (mm),重110KG | |
工作電源 | AC 220V/50Hz | |
功率 | 0.5KW(按照鎖12顆螺絲計算) | |
氣源 | >0.5KG/CM2 | |
用氣量 | 25m3/hour(按照K512計算) | |
機架 | 鋼板臺面,鋁合金機架和鋼板噴涂透明護罩 | |
上下調整范圍 | 200mm | |
控制說明 | 主機程序控制 | 微電腦控制 |
人機界面 | 液晶顯示屏,顯示調節各項參數 | |
機器啟動 | 雙手按鈕啟動機器,安全可靠 | |
報警 | 報警燈閃爍和蜂鳴器嘯叫 | |
送螺釘機 | 自動送釘機 | 放在機器后面的機架上,按照送釘數量選 |
要求送釘信號 | DC 24V脈沖,可以和PLC或主機處理器通訊 | |
送螺釘完成反饋信號 | DC 24V脈沖,給主機處理器或PLC | |
螺絲批 | 電批或風批 | 多把,扭矩2~12kgf.cm,特殊需另選電批 |
螺絲卡爪 | 根據產品或視螺絲大小改變 | 多套,根據多頭的螺絲的數量 |

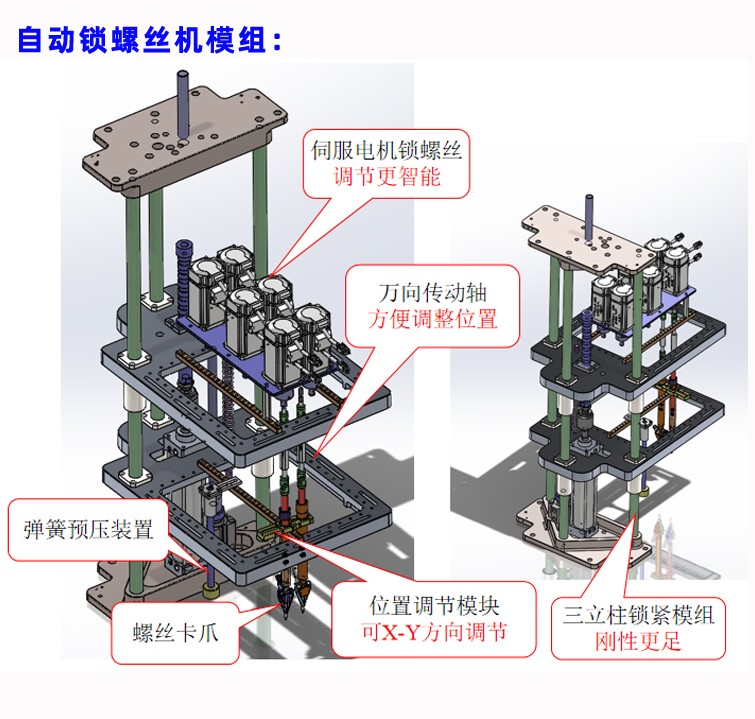

連接 | 萬向節傳動軸組件 | 多套,配合螺絲卡爪 |
加工范圍 | 加大版(8-16 把電批) | 600x 500x150mm(產品上螺絲的范圍) |
標準版(4-8 把電批) | ||
精巧版(4-8 把電批) | ||
桌面版(4 把電批以下) | ||
水平調整范圍 | 微調±25mm,可更換位置調整到±100mm | |
垂直調整范圍 | 微調±5mm,可更換配件實現±15mm的調節量 | |
螺絲鎖緊井深 | 20mm,如果更深需要定做 | |
最小螺絲孔距 | 20mm | |
檢測項目 | 電批扭矩檢測 | 有 |
滑牙、滑頭檢測 | 有 | |
螺絲漏鎖檢測 | 有 | |
螺絲漏送檢測 | 有 | |
鎖緊不良品的處理 | 警報燈和蜂鳴器提示,觸摸屏顯示不良螺絲位置 |
